Il-berings tar-rombli qasmu huwa l-prodotti ewlenin ta 'TEDIN, fih berings tar-rombli ċilindriċi qasmu u berings tar-rombli għax-xejn qasmu. bħal: RA/RB/CRB/NRXT/RE/RU/CRB/CRBH/CRBF/XR/JXR qasmu berings tar-rombli. Il-prodotti tagħna jintużaw ħafna għal robots industrijali, imwejjed li jduru ta 'ċentri ta' magni, tagħmir mediku, strumenti tal-kejl, partijiet li jduru ta 'manipulaturi, imwejjed li jduru ta' preċiżjoni, eċċ.
X'inhu Crossed Roller Bearings?
Bering tar-rombli mqassam huwa tip ta 'bearing li jdur li juża rombli ċilindriċi rranġati f'mudell crisscross, b'kull romblu orjentat f'angolu ta' 90 grad relattiv għal dak maġenbu. Dan l-arranġament jippermetti li berings tar-rombli mqassma jifilħu tagħbijiet radjali, assjali u tal-mument, u għalhekk jistgħu spiss jissostitwixxu arranġamenti ta 'bearing doppju, għal applikazzjonijiet bi spazju limitat ta' installazzjoni. U minħabba li r-rombli jiffurmaw kuntatt tal-linja mar-raceways, disinji tar-rombli mqassma juru ebusija għolja ħafna u deflessjoni minima taħt tagħbija. Dawn il-karatteristiċi jagħmlu l-berings tar-rombli mqassma ideali għal komponenti ta 'moviment li jduru bħal attwaturi li jduru u splines tal-ballun li jdur.
Vantaġġi tal-Bearings tar-Roller Crossed
Kapaċità qawwija li ġġorr it-tagħbija
Jista 'jiflaħ tagħbijiet radjali u assjali kbar, u jista' wkoll jiflaħ ċertu forza ta 'inklinazzjoni.
Riġidità Tajba
Minħabba l-użu ta 'rombli rranġati trasversali, għandu riġidità għolja u jista' jiżgura li deformazzjoni u vibrazzjoni eċċessiva ma jseħħux waqt rotazzjoni b'veloċità għolja.
Preċiżjoni Għolja
Il-preċiżjoni tal-manifattura hija għolja, li tista 'tiżgura l-istabbiltà u l-eżattezza tat-tħaddim tagħha.
Ħajja ta 'Servizz twil
Minħabba l-użu ta 'materjali ta' kwalità għolja u proċessi ta 'manifattura avvanzati, għandu ħajja twila ta' servizz.
Faċli Biex Tinstalla
Struttura sempliċi, faċli biex tinstalla, adattata għal diversi tagħmir mekkaniku.
Operazzjoni Flessibbli
Frizzjoni żgħira u tħaddim bla xkiel jistgħu jnaqqsu l-konsum tal-enerġija u t-temperatura tat-tagħmir mekkaniku.
Affidabilità Għolja
Iż-żona ta 'kuntatt bejn l-elementi tal-irrumblar u ċ-ċrieki ta' ġewwa u ta 'barra hija kbira, għalhekk il-kapaċità li ġġorr it-tagħbija u r-reżistenza għall-għeja tal-bearing huma tajbin ħafna, u jiżguraw tħaddim stabbli fit-tul tat-tagħmir.
Veloċità Għolja
Il-forza ċentrifugali tal-elementi tal-irrumblar hija żgħira, għalhekk il-veloċità tal-limitu tal-bearing hija għolja, u tista 'żżomm l-istabbiltà u l-eżattezza taħt tħaddim b'veloċità għolja.
Faċli Biex Żomm
Jista 'jiġi llubrikat u mnaddaf faċilment, u tnaqqas l-ispejjeż tal-manutenzjoni.
Protezzjoni Ambjentali
Meta mqabbel ma 'berings li jiżżerżqu tradizzjonali, berings tar-rombli qasmu għandhom frizzjoni aktar baxxa.
-
![RE15013 Crossed Roller Bearing]()
RE15013 Crossed Roller BearingIl-Bearing tar-Roller Crossed RE15013 joffri disinn kompatt, appoġġ ta 'tagħbija b'ħafna-direzzjonijiet, u preċiżjoni rotazzjonali affidabbli. Ideali għar-robotika, imwejjed li jduru, u awtomazzjoniAktar -
![RE16025 Bashir tar-Roller Imqabbad]()
RE16025 Bashir tar-Roller ImqabbadIl-bearing tar-rombli qasmu RE16025 jagħti rotazzjoni bla xkiel, appoġġ ta 'tagħbija bilanċjat, u preċiżjoni affidabbli fi spazji ta' installazzjoni stretti. Għażla affidabbli għal tagħmirAktar -
![RE10020 Crossed Roller Bearing]()
RE10020 Crossed Roller BearingRE10020 cross roller bearing ta 'preċiżjoni inġinerija għal tagħmir li jeħtieġ rotazzjoni riġida, baxxa-torque. Il-karatteristiċi jinkludu distribuzzjoni stabbli tat-tagħbija, gradi ta 'preċiżjoniAktar -
![RE10016 Crossed Roller Bearing]()
RE10016 Crossed Roller BearingIttejjeb il-preċiżjoni tal-magna bir-Re10016 Thin-Section Crossed Roller Bearing. Iddisinjat għal distribuzzjoni konsistenti tat-tagħbija, deflessjoni minima, u affidabilità fit-tul-applikazzjonijietAktar -
![RE9016 Crossed Roller Bearing]()
RE9016 Crossed Roller BearingOttimizza d-disinn rotatorju tiegħek bir-Re9016 Crossed Roller Bearing li fih struttura riġida, moviment bla xkiel, u kapaċità ta 'tagħbija multi-direzzjonali eċċellenti.Aktar -
![RE25040 Crossed Roller Bearing]()
RE25040 Crossed Roller BearingPreċiżjoni-inġinerija RE25040 bearing bi kwalità konsistenti u ħin ta 'tmexxija veloċi. Soluzzjoni affidabbli għal ambjenti industrijali eżiġenti.Aktar -
![RE8016 Crossed Roller Bearing]()
RE8016 Crossed Roller BearingRE8016 Crossed Roller Bearing bi profil ta 'sezzjoni-rqiqa, riġidità għolja, fluttwazzjoni baxxa tat-torque, u mmaniġġjar preċiż tat-tagħbija. Adattat għall-awtomazzjoni, robotika, stadji rotanti, uAktar -
![RE50050 Qlib tar-Roller Bearing]()
RE50050 Qlib tar-Roller BearingRE50050 crossed roller bearing iddisinjat għal sistemi rotatorji kbar.. Riġidità għolja,. Rotazzjoni stabbli,. Struttura kompatta. Tipi ideali għal tagħbijiet tqal assjali u tal-mument.Aktar -
![RE7013 Salib Roller Bearing]()
RE7013 Salib Roller BearingIl-bearing tar-rombli mqassam RE7013 jagħti kapaċità ta 'tagħbija superjuri, rotazzjoni preċiża u ħajja twila ta' servizz. Ideali għar-robotika, awtomazzjoni industrijali, imwejjed rotatorji taAktar -

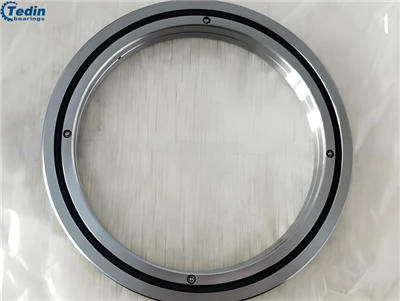

![RE6013 Crossed Roller Bearing]()
RE6013 Crossed Roller BearingRE6013 crossed roller bearing: kompatt,-riġidità għolja, torque bla xkiel. Perfetta għar-robotika, imwejjed li jduru, u awtomazzjoni ta 'preċiżjoni.Aktar -

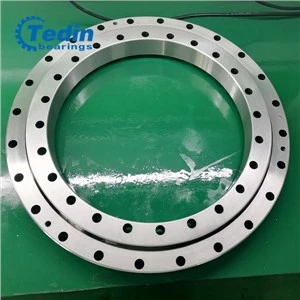

![XSU140414 Crossed Roller Bearing]()
XSU140414 Crossed Roller BearingSerje XSU14 qasmu roller bearing. Tip ta 'ċirku ta' ġewwa/barra integrat,. Kemm għar-rotazzjoni taċ-ċirku ta 'ġewwa kif ukoll għar-rotazzjoni taċ-ċirku ta' barra;Aktar -
![XSU080398 Crossed Roller Bearing]()
XSU080398 Crossed Roller BearingXSU Crossed Roller Bearing. Crossed Roller Slewing Bearing mingħajr Gear. Daqs: 360x435x25.4mm;. Struttura: siġilli fiż-żewġ daqsijiet;Aktar
Għaliex Agħżilna
Kwalita għolja
Aħna nkunu kburin bis-sengħa tal-prodotti tagħna u niżguraw li kull wieħed jilħaq l-istandards stretti tagħna għall-kwalità.
Tagħmir Avvanzat
Magna, għodda jew strument iddisinjat b'teknoloġija avvanzata u funzjonalità biex twettaq kompiti speċifiċi ħafna bi preċiżjoni, effiċjenza u affidabilità akbar.
Tim Professjonali
It-tim professjonali tagħna jikkollabora u jikkomunika b'mod effettiv ma 'xulxin, u huwa impenjat li jagħti riżultati ta' kwalità għolja. Huma kapaċi jimmaniġġjaw sfidi u proġetti kumplessi li jeħtieġu l-għarfien espert u l-esperjenza speċjalizzati tagħhom.
Soluzzjoni one-stop
Fil-faċilitajiet tal-manifattura tagħna, nipprovdu pakkett sħiħ li jinkludi dak kollu meħtieġ biex tibda, inkluż taħriġ, installazzjoni u appoġġ.
Prezz Kompetittiv
Aħna noffru prodott jew servizz ta' kwalità ogħla bi prezz ekwivalenti. Bħala riżultat għandna bażi ta 'klijenti dejjem tikber u leali.
Tipi ta 'Bearings tar-Roller Crossed
Hemm diversi tipi differenti ta 'berings tar-rombli mqassma disponibbli. L-aktar tip komuni huwa l-bearing tar-rombli ċilindriku. Dan it-tip ta 'bearing għandu romblu ċilindriku li jinżamm f'post minn żewġ ċrieki ta' stil ta 'binarju. Dan id-disinn jagħmilhom ideali għal applikazzjonijiet li jeħtieġu preċiżjoni u preċiżjoni għolja.
Tip ieħor ta 'roller bearing qasmu huwa l-bering tar-rombli sferiku. Dan it-tip ta 'bearing għandu romblu sferiku li jinżamm f'post minn żewġ ċrieki ta' stil ta 'binarju. Dan id-disinn jagħmilhom ideali għal applikazzjonijiet li jeħtieġu preċiżjoni u preċiżjoni għolja, iżda jistgħu wkoll jifilħu tagħbijiet tqal.
It-tielet tip ta 'roller bearing qasmu huwa l-bearing tar-rombli għax-xejn. Dan it-tip ta 'bearing għandu romblu għax-xejn li jinżamm f'post minn żewġ ċrieki ta' stil binarju. Dan id-disinn jagħmilhom ideali għal applikazzjonijiet li jeħtieġu preċiżjoni u preċiżjoni għolja, iżda jistgħu wkoll jifilħu tagħbijiet tqal.
Fl-aħħarnett, ir-raba 'tip ta' bering tar-rombli qasmu huwa l-bearing tar-rombli tal-labra. Dan it-tip ta 'bearing għandu romblu ta' stil ta 'labra li jinżamm f'post minn żewġ ċrieki ta' stil ta 'binarju. Dan id-disinn jagħmilhom ideali għal applikazzjonijiet li jeħtieġu preċiżjoni u preċiżjoni għolja, iżda jistgħu wkoll jifilħu tagħbijiet tqal.
Applikazzjoni ta 'Bearings tar-Roller Crossed
Robotika U Awtomazzjoni
Il-berings tar-rombli mqassma jintużaw ħafna fis-sistemi tar-robotika u l-awtomazzjoni. Id-disinn kompatt tiegħu, l-ebusija għolja u l-eżattezza eċċellenti jagħmluha ideali għal armi robotiċi, magni pick and place u linji awtomatizzati ta 'assemblaġġ. Dawn il-bearings jiżguraw moviment bla xkiel u preċiż, iżidu l-effiċjenza u jnaqqsu l-waqfien.
Għodda tal-magni
Fl-industrija tal-għodda tal-magni, berings tar-rombli mqassma jintużaw ħafna f'magni tat-tħin, tornijiet, grinders u tagħmir ieħor. Il-kapaċità tagħhom li jimmaniġġjaw tagħbijiet kemm radjali kif ukoll assjali tagħmilhom l-ewwel għażla għal operazzjonijiet ta 'magni ta' preċiżjoni għolja.
Manifattura tas-Semikondutturi
L-industrija tas-semikondutturi teħtieġ l-ogħla preċiżjoni u stabbiltà matul il-proċessi tal-manifattura. Il-berings tar-rombli mqassma joffru preċiżjoni pożizzjonali eċċellenti, frizzjoni baxxa u storbju minimu, li jagħmluhom adattati għall-użu f'tagħmir ta 'produzzjoni ta' semikondutturi bħal wejfers u magni ta 'spezzjoni.
Tagħmir Mediku
Il-berings tar-rombli mqassma għandhom rwol vitali f'tagħmir mediku bħal skaners CT, magni tar-raġġi X u robots kirurġiċi. Il-moviment bla xkiel tagħhom u l-kapaċità għolja li ġġorr it-tagħbija jippermettu pożizzjonament preċiż, li jippermetti immaġni medika preċiża u proċeduri kirurġiċi aktar sikuri.
Aerospazjali U Difiża
L-applikazzjonijiet tal-ajruspazju u tad-difiża jeħtieġu berings li jistgħu jifilħu kundizzjonijiet estremi u jipprovdu prestazzjoni affidabbli. Il-berings tar-rombli mqassma jisbqu f'dawn l-ambjenti, li joffru frizzjoni baxxa, ebusija għolja, u reżistenza għal xokk u vibrazzjoni, li jagħmluhom adattati għall-użu f'sistemi tas-satellita, tagħmir tar-radar u sistemi ta 'gwida tal-missili.
Strumenti Ottiċi U Immaġini
Il-berings tar-rombli mqassma jintużaw f'varjetà ta 'strumenti ottiċi u ta' l-immaġini, inklużi teleskopji, mikroskopji u assemblaġġi tal-lenti tal-kamera. Ir-rotazzjoni bla xkiel tagħhom u l-kontroll tal-moviment stabbli jgħinu biex jiksbu immaġini ċari u ta 'kwalità għolja.
Ippakkjar u Stampar
Fil-magni tal-ippakkjar u tal-istampar, berings tar-rombli mqassma jiffaċilitaw il-moviment preċiż tar-rombli, u jiżguraw allinjament preċiż u kwalità tal-istampar konsistenti. L-ebusija għolja ta 'dawn il-bearings tgħin ukoll biex tipprevjeni l-vibrazzjoni, tnaqqas id-difetti tal-istampar, u żżid il-produttività ġenerali.
Robots Industrijali U Makkinar Cnc
Robots industrijali u ċentri ta 'magni CNC jiddependu fuq berings tar-rombli mqassma għal moviment preċiż u ripetibbli, li jippermettu proċessi ta' manifattura effiċjenti u jtejbu l-kwalità tal-prodott.
Makkinarju tat-Tessuti
Makkinarju tat-tessuti bħal newlijiet u magni tal-għażil jibbenefikaw mill-kapaċità ta 'tagħbija għolja u preċiżjoni ta' berings tar-rombli mqassma, li jirriżultaw fi kwalità mtejba tad-drapp u manutenzjoni mnaqqsa tat-tagħmir.
Industrija tal-Karozzi
Fl-applikazzjonijiet tal-karozzi, berings tar-rombli mqassma jintużaw f'varjetà ta 'komponenti, inklużi sistemi ta' l-istering, assemblaġġi ta 'trasmissjoni u komponenti ta' sospensjoni, li jiżguraw prestazzjoni bla xkiel u affidabbli.
L-istruttura bażika tal-berings tar-rombli mqassma Il-berings tar-rombli mqassma huma komposti minn ċrieki ta 'ġewwa, ċrieki ta' barra, rombli, gaġeġ u partijiet oħra. Fosthom, ir-rombli huma ċilindriċi u mqassma bejn iċ-ċrieki ta 'ġewwa u ta' barra. It-twaħħil issikkat bejn ir-rombli u ċ-ċrieki ta 'ġewwa u ta' barra jagħti lill-bearing kollu riġidità għolja u kapaċità li ġġorr it-tagħbija.
Prinċipju ta 'ħidma ta' berings tar-rombli mqassma Meta l-berings tar-rombli mqassma jaħdmu, ir-rombli huma rranġati f'arranġament trasversali, u l-angoli ta 'kuntatt maċ-ċrieki ta' ġewwa u ta 'barra huma t-tnejn 90 grad. Dan id-disinn strutturali speċjali jippermetti li l-bearing jiflaħ forza radjali, forza ta 'spinta u forza rettangolari fl-istess ħin, u b'hekk itejjeb il-kapaċità li ġġorr it-tagħbija u l-istabbiltà operattiva.
Materjal ta 'Bearings tar-Roller Crossed
Il-biċċa l-kbira tal-ball bearings huma magħmula minn tip ta 'azzar magħruf bħala azzar tal-kromju b'karbonju għoli, spiss imsejjaħ azzar chrome. Dan jintuża għal raġunijiet ta 'spejjeż u durabilità. Il-bearings huma wkoll magħmula minn materjali oħra bħall-istainless steel, iċ-ċeramika u l-plastik. L-azzar tal-kromju jissaddad jekk ikun espost għall-umdità għalhekk, fejn tkun meħtieġa reżistenza għall-korrużjoni, spiss jintużaw berings magħmulin minn azzar inossidabbli ta 'grad 440. Dan huwa azzar manjetiku iebes ħafna b'reżistenza tajba għall-korrużjoni iżda mhux adattat għall-użu ma 'ilma mielaħ u ħafna kimiċi. L-istainless steel ta 'grad 316 jintuża għal applikazzjonijiet aktar korrużivi iżda huwa ħafna aktar artab għalhekk jista' jintuża biss fejn it-tagħbijiet u l-veloċitajiet huma baxxi. Iċ-ċeramika (żirkonja u nitrur tas-silikon) huma tajbin għal użu ta 'temperatura korrużiva ħafna jew estrema filwaqt li diversi tipi ta' plastik huma adattati għal reżistenza għall-korrużjoni tajba għal tajba ħafna għalkemm adattat biss għal tagħbija baxxa u veloċità baxxa. 316 berings tal-istainless steel, berings taċ-ċeramika u berings tal-plastik mhumiex manjetiċi.
Kif Żomm il-Bearings tar-Roller Crossed
Tindif
Meta tiżżarma l-cross roller bearing għall-ispezzjoni, l-ewwel uża fotografija u metodi oħra biex tagħmel rekord tad-dehra. Barra minn hekk, iċċekkja l-ammont ta 'lubrikant li jifdal u kampjun tal-lubrikant qabel tnaddaf il-cross roller bearing.
a. It-tindif tal-cross roller bearing huwa maqsum f'tindif mhux maħdum u tindif fin, u grilja tal-metall tista 'titqiegħed fuq il-qiegħ tal-kontenitur.
b. Meta taħsel mhux maħdum, uża pinzell fiż-żejt biex tneħħi l-grass jew l-adeżjoni. F'dan iż-żmien, jekk il-cross roller bearing jiġi mdawwar fiż-żejt, oqgħod attent li l-wiċċ tal-irrumblar jista 'jkun bil-ħsara minn materja barranija.
c. Waqt il-ħasil fin, dawwar bil-mod il-cross-roller bearing fiż-żejt, li għandu jitwettaq bir-reqqa.
L-aġenti tat-tindif użati b'mod komuni huma diżil jew pitrolju newtrali li ma fihomx ilma, u xi drabi l-lye sħun eċċ jintużaw kif meħtieġ. Ma jimpurtax liema aġent tat-tindif jintuża, għandu jiġi ffiltrat ta 'spiss biex jinżamm nadif. Wara t-tindif, immedjatament applika żejt kontra s-sadid jew grass kontra s-sadid fuq il-cross roller bearing.
Spezzjoni u Sentenza
Sabiex jiġġudika jekk il-cross roller bearing żarmat jistax jerġa 'jintuża, huwa meħtieġ li tiċċekkja l-eżattezza dimensjonali tagħha, l-eżattezza tar-rotazzjoni, it-tneħħija interna, il-wiċċ tat-tgħammir, il-wiċċ tar-raceway, il-gaġġa u ċ-ċirku tas-siġillar. Ir-riżultati tal-ispezzjoni jistgħu jiġu ġġudikati minn dawk li jużaw berings tar-rombli inerzjali jew dawk li huma profiċjenti fil-berings tar-rombli inerzjali.
Il-kriterji ta 'ġudizzju jvarjaw skond il-prestazzjoni mekkanika u l-importanza, iċ-ċiklu ta' spezzjoni, eċċ. Jekk isseħħ il-ħsara li ġejja, il-cross roller bearing m'għandux jerġa 'jintuża u għandu jiġi sostitwit.
Kontroll tat-Tniġġis
Il-berings tar-rombli mqassma huma sensittivi għall-kontaminazzjoni. Żomm l-ambjent tax-xogħol nadif u ħieles minn trab, ħmieġ u partiċelli oħra li jistgħu jidħlu fil-bearings. Uża siġilli u lqugħ biex tipproteġi l-bearings minn kontaminanti esterni.
Installa b'mod korrett
Kun żgur li l-bearings tar-rombli mqassma huma installati b'mod korrett skont il-linji gwida tal-manifattur. Installa l-bearings fuq ix-xaft u l-housing b'mod korrett, u evita li tuża forza eċċessiva waqt l-installazzjoni.
Agħmel Alleanza
Iċċekkja l-allinjament tax-xaft u tad-djar biex tiżgura li huma allinjati sew ma 'xulxin u mal-bearings. Allinjament ħażin jista 'jikkawża xedd prematur tal-bearing u falliment.
X'inhu l-Prinċipju ta 'Ħidma ta' Berings tar-Roller Crossed
01
Arranġament tar-Roller
Il-berings tar-rombli mqassma għandhom żewġ settijiet ta 'rombli ċilindriċi rranġati f'angoli retti ma' xulxin. Dan l-arranġament jixbah forma ta 'salib jew "X", li minnha l-bearing jieħu isimha.
02
Ċrieki ta 'ġewwa U ta' Barra
Il-berings tar-rombli mqassma jikkonsistu f'żewġ ċrieki: iċ-ċirku ta 'ġewwa (jew ċirku ta' ġewwa) u ċ-ċirku ta 'barra (jew ċirku ta' barra). Iċ-ċirku ta 'ġewwa huwa ffissat fil-post, filwaqt li ċ-ċirku ta' barra huwa liberu li jdur.
03
Gwida tar-Roller
L-arranġament tar-rombli qasmu jippermetti li r-rombli jikkuntattjaw iċ-ċrieki ta 'ġewwa u ta' barra f'punti multipli simultanjament. Dan id-disinn tal-punt ta 'kuntatt jipprovdi kapaċità ta' ġarr ta 'tagħbija u riġidità superjuri filwaqt li jimminimizza l-frizzjoni.
Għal Robots Industrijali, X'inhuma l-Benefiċċji tal-Bearings tar-Roller Crossed
Rotazzjoni Estremament Preċiża
Ir-rombli huma pożizzjonati f'konfigurazzjoni ta '90 grad vertikali crosswise ma' xulxin fuq ġewwa tal-bearing tar-rombli qasmu. Bejn ir-rombli, jitqiegħdu spacers jew spacers biex jipprevjenu r-rombli milli jmejjel u r-rombli milli jaraw lil xulxin, u b'hekk jipprevjenu t-torque li jdur. Iż-żieda fil-prezz. Barra minn hekk, fuq naħa waħda tar-romblu, m'hemm l-ebda fenomeni ta 'kuntatt jew qfil; fl-istess ħin, minħabba li ċ-ċrieki ta 'ġewwa u ta' barra huma kostruzzjonijiet maqsuma, id-distakk jista 'jinbidel, u moviment rotazzjonali ta' preċiżjoni għolja jista 'jiġi prodott anke meta tiġi applikata t-tagħbija minn qabel.
Installazzjoni U Operazzjoni Huma Simplifikati
Wara li r-rombli u l-gaġeġ ikunu ġew immuntati, huma konnessi flimkien, u jagħmlu l-installazzjoni relattivament sempliċi.
Jiflaħ Tagħbijiet Assjali U Radjali Akbar
Il-bearing tar-rombli li jaqsam jista 'jimmaniġġja tagħbijiet radjali akbar, tagħbijiet assjali, tagħbijiet ta' mument, u tagħbijiet oħra minħabba li r-rombli huma pożizzjonati perpendikolari ma 'xulxin fuq il-wiċċ tal-irrumblar ta' 90 grad V-groove permezz ta 'spacers.
Naqqas B'mod Sinifikattiv L-Ammont taż-Żona Meħtieġa Għall-Installazzjoni
Iċ-ċrieki ta 'ġewwa u ta' barra tal-bearing tar-rombli qasmu ġew minjaturizzati għal limitu ta 'daqs żgħir, u l-istruttura ultra-rqiqa hija qrib il-limitu ta' daqs żgħir, b'riġidità għolja, li tagħmilha adattata għall-parti konġunta jew li ddur ta 'robots industrijali, kif ukoll ix-xogħol li jdur taċ-ċentri tal-magni. Tabelli, sezzjonijiet li jduru ta 'manipulaturi, imwejjed li jduru ta' preċiżjoni, apparat mediku, strumenti tal-kejl, u tagħmir ta 'produzzjoni IC huma biss ftit mill-applikazzjonijiet.
Kif Agħżel il-Bearings tar-Roller Crossed B'mod korrett
Id-dimensjonijiet huma l-aktar parametru importanti. L-ewwelnett, trid tkun taf id-daqs tal-bearing li għandek bżonn, jew id-daqs tat-tagħmir li jeħtieġ dan il-bearing, u mbagħad tista 'tiddetermina d-daqs tal-bearing.
Minħabba li l-berings tar-rombli transkonfinali għandhom ħafna strutturi anke bl-istess dimensjonijiet esterni, hemm tip ta 'qasma ta' ċirku ta 'barra (RB / RA / SX), tip ta' qsim ta 'ċirku ta' ġewwa (RE), u struttura ġenerali (RU / CRBH). Iċ-ċavetta tiddependi fuq jekk il-parti li tmexxi r-rotazzjoni hijiex installata fiċ-ċirku ta 'ġewwa jew ta' barra tal-bearing. Jekk tkun meħtieġa rotazzjoni taċ-ċirku ta 'barra, it-tip maqsum taċ-ċirku ta' ġewwa għandu jintuża; jekk tkun meħtieġa l-eżattezza tar-rotazzjoni taċ-ċirku ta 'ġewwa, għandu jintuża t-tip integrali taċ-ċirku ta' ġewwa. Kemm iċ-ċirku ta 'ġewwa kif ukoll ta' barra jeħtieġu preċiżjoni ogħla ta 'rotazzjoni, li hija adattata għall-istruttura ġenerali taċ-ċirku ta' ġewwa u ta 'barra.
Skond il-metodu ta 'installazzjoni, hemm żewġ kategoriji ta' cross roller bearings, waħda hija ċ-ċrieki ta 'ġewwa u ta' barra huma b'toqob ta 'immuntar, bħal berings ta' slewing, l-installazzjoni hija relattivament sempliċi, konnessa direttament mat-tagħmir permezz ta 'boltijiet ta' konnessjoni; L-ieħor huwa li hemm m'hemm l-ebda toqob ta 'immuntar fiċ-ċrieki ta' ġewwa u ta 'barra, prinċipalment permezz tal-housing tal-bearing u l-flanġ tal-pressjoni u l-interferenza tax-xaft u d-dijametru tal-bearing.
Liema tip ta 'cross roller jintuża għandu jkun jaf jekk jistax jiflaħ it-tagħbija imposta mit-tagħmir, u jiddetermina jekk huwiex adattat skont ir-rekwiżiti tal-kapaċità tal-ġarr tad-disinn tat-tagħmir u t-tagħbija ratata tal-bearing korrispondenti.
Il-berings tar-rombli mqassma huma disponibbli fi 3 klassijiet ta 'preċiżjoni, P5, P4 u P2. L-eżattezza tal-livell P2 hija l-ogħla, u l-eżattezza tal-bearing hija determinata skont ir-rekwiżiti tal-eżattezza tat-tagħmir.
Prekawzjonijiet għall-Użu ta' Berings tar-Roller Crossed
Installazzjoni u lubrikazzjoni
Fil-cross-roller bearing, peress li l-grass kollu bbażat fuq il-litju ta 'kwalità għolja ġie installat, jista' jiġi installat direttament wara l-użu. Madankollu, meta mqabbel ma 'berings tar-rombli ġenerali, il-volum tal-ispazju tal-kontenut huwa żgħir, u hija struttura tal-irrumblar relattivament ħarxa għall-lubrikant, għalhekk huwa meħtieġ li jerġa' jimtela l-grass perjodikament.
Il-grass tar-riforniment jitwettaq permezz ta 'toqba taż-żejt li hija konnessa mal-passaġġ taż-żejt fuq iċ-ċrieki ta' ġewwa u ta 'barra. Meta l-grass jimtela mill-ġdid kull 6 xhur sa 1 sena, jekk jogħġbok uża l-istess tip ta 'grass biex timtela' ġewwa l-bearing.
Fl-istess ħin, wara li jimtela l-grass, it-torque tar-rotazzjoni inizjali se jiżdied fi żmien qasir minħabba r-reżistenza tal-grass, u meta l-grass żejjed ifur mill-porzjon tas-siġillar, malajr jerġa 'lura għall-valur normali tat-torque.
Spezzjoni ta 'partijiet qabel l-installazzjoni
Naddaf il-housing jew partijiet oħra ta 'immuntar, neħħi l-ħmieġ, u kkonferma li l-burrs ta' kull parti huma ċari.
Immuntar mal-housing tal-bearings jew ix-xaft
Minħabba li huwa bearing b'ħitan irqaq, għandu tendenza li jxaqleb meta jiġi installat. Uża martell tal-plastik biex issib il-livell, u tektek indaqs fid-direzzjoni ċirkonferenzjali, u installah ftit ftit sakemm ikun jista 'jiġi kkonfermat bil-ħoss li l-wiċċ ta' kuntatt huwa kompletament issikkat.
Metodu ta 'immuntar tal-flanġ tal-kompressjoni tal-ġenb
Wara li tpoġġi l-flanġ tal-kompressjoni tal-ġenb għall-pożizzjoni, tbandalha 'l quddiem u lura diversi drabi fid-direzzjoni ċirkonferenzjali biex taġġusta l-pożizzjoni tal-boltijiet tal-immuntar.
Meta tinstalla l-bolt tal-kompressjoni u tissikka l-bolt bl-idejn, kun żgur li l-bolt ma jiġix invitat minħabba d-devjazzjoni tat-toqba tal-bolt.
L-issikkar tal-boltijiet tal-kompressjoni jista 'jinqasam fi 3-4 stadji mill-issikkar temporanju sa l-issikkar finali. Il-viti huma ssikkati ripetutament fl-ordni tal-linji djagonali. Meta tissikka l-boltijiet tal-kompressjoni taċ-ċirku ta 'ġewwa jew taċ-ċirku ta' barra li huma maqsuma f'żewġ partijiet, Matul il-proċess ta 'ssikkar, iċ-ċirku ta' barra integrali jew iċ-ċirku ta 'ġewwa ħafna drabi jiġi aġġustat ftit u mdawwar, sabiex id-devjazzjoni taċ-ċirku ta' barra jew il- ċirku ta 'ġewwa maqsum f'żewġ partijiet jista' jiġi kkoreġut.
Prekawzjonijiet għall-użu
Iċ-ċirku ta 'ġewwa jew iċ-ċirku ta' barra maqsum f'żewġ partijiet huwa magħmul minn rivets jew boltijiet speċjali. Wara li l-ġewż jiġi ffissat, ma jistgħux jiġu separati u jintużaw direttament fid-djar tal-bearing. Fl-istess ħin, jekk l-ordni tal-assemblaġġ tal-ispazjatur hija ħażina, għandha influwenza kbira fuq il-prestazzjoni tar-rotazzjoni tal-bearing, għalhekk jekk jogħġbok ma żarmax il-bearing bir-rieda.
Il-ħjata taċ-ċirku ta 'ġewwa jew taċ-ċirku ta' barra tista 'tkun kemmxejn devjata. Qabel ma tinstalla l-housing tal-bearing, ħoll il-boltijiet li jiffissaw iċ-ċirku ta 'ġewwa jew iċ-ċirku ta' barra u kkoreġiha b'martell tal-plastik qabel ma tinstalla. (Rivets fissi se jiddeformaw mal-housing tal-bearing)
Meta tinstalla jew tiżżarma, tapplikax forza esterna għall-irbattar irbattut jew bolt ta 'l-iffissar.
Jekk jogħġbok oqgħod attent għat-tolleranzi dimensjonali tal-komponenti installati. Meta tagħfas il-flanġ mill-ġenb tista 'tagħfas b'mod sod iċ-ċirku ta' ġewwa jew ta 'barra mill-ġenb.
Installazzjoni korretta ta 'Bearings tar-Roller Crossed
Jekk ir-roller bearing tal-furketta huwiex installat b'mod korrett jaffettwa l-eżattezza, il-ħajja u l-prestazzjoni. Għalhekk, id-dipartimenti tad-disinn u l-assemblaġġ għandhom jistudjaw bis-sħiħ l-installazzjoni tal-bearings. Huwa ttamat li l-installazzjoni titwettaq skont l-istandards tax-xogħol. Meta tinstalla berings, għandek bżonn tuża l-metodu korrett u tagħti attenzjoni għal xi problemi ta 'installazzjoni. Id-dettalji huma kif ġej:
Metodu ta 'Installazzjoni
Il-berings tar-rombli mqassma jistgħu jinqasmu f'żewġ kategoriji f'termini ta 'metodi ta' installazzjoni. Waħda hija li kemm iċ-ċrieki ta 'ġewwa kif ukoll ta' barra għandhom toqob ta 'immuntar. Bħal slewing bearing, l-installazzjoni tagħha hija relattivament sempliċi u hija direttament konnessa mat-tagħmir permezz ta 'boltijiet ta' konnessjoni; l-ieħor huwa M'hemm l-ebda toqob ta 'immuntar fiċ-ċrieki ta' ġewwa u ta 'barra, prinċipalment permezz tat-twaħħil ta' interferenza bejn is-sedil tal-bearing u l-flanġ tal-ippressar u d-dijametru ta 'ġewwa tax-xaft u l-bearing.
Il-metodu ta 'installazzjoni tal-bearing ivarja skont l-istruttura tal-ġarr, it-tajbin u l-kundizzjonijiet. Ġeneralment, minħabba li x-xaft idur l-aktar, iċ-ċirku ta 'ġewwa jirrikjedi tajbin ta' interferenza. Il-bearings tal-bore ċilindriċi ħafna drabi jiġu ppressati bi pressa jew imwaħħla bis-sħana. Fix-xenarju ta 'applikazzjoni tat-toqba għax-xejn, hija installata direttament fuq ix-xaft għax-xejn u installata bi kmiem. Meta tkun installata fil-qoxra, ġeneralment ikun hemm ħafna ta 'twaħħil ta' spazju u hemm interferenza fiċ-ċirku ta 'barra. Huwa ġeneralment ippressat bi pressa, jew hemm ukoll metodu ta 'twaħħil li jinxtorob ta' installazzjoni wara t-tkessiħ. Meta s-silġ niexef jintuża bħala l-likwidu li jkessaħ u shrink fit huwa installat, l-umdità fl-arja tikkondensa fuq il-wiċċ tal-bearing. Għalhekk, huma meħtieġa miżuri xierqa ta 'prevenzjoni tas-sadid.
Factroy tagħna
LUOYANG TEDIN BEARING CO., LTD. --tippossjedi teknoloġija tal-produzzjoni tal-qalba ta 'berings tar-rolling high-end, li jiffoka fuq berings high-end ta' R & D, berings personalizzati, u berings ta 'preċiżjoni ddisinjati apposta kienu f'pożizzjoni ta' tmexxija taċ-Ċina.
TEDIN għandu varjetà ta 'linji ta' produzzjoni awtomatiċi u faċilitajiet ta 'appoġġ għal berings tar-rombli ta' preċiżjoni għolja. Il-grad ta 'preċiżjoni tal-bearings ta' preċiżjoni jista 'jilħaq P5, P4, P2. TEDIN iservi firxa wiesgħa ta 'klijenti speċjalment f'għodod tal-magni ta' preċiżjoni, rolling mills, imwejjed rotatorji ta 'preċiżjoni, robots industrijali, ferroviji ta' veloċità għolja, traffiku tal-binarji, Radar militari, gunship ħelikopter, enerġija mir-riħ, u enerġija solari, eċċ.
Iċ-Ċertifikat tagħna
FAQ
Il-kumpanija tagħna hija waħda mill-manifatturi ewlenin tal-berings tar-rombli mqassma fiċ-Ċina. Ħossok liberu li bl-ingrossa ta 'kwalità għolja crossed roller bearings għall-bejgħ hawn mill-fabbrika tagħna. Ukoll, servizz personalizzat huwa disponibbli.
